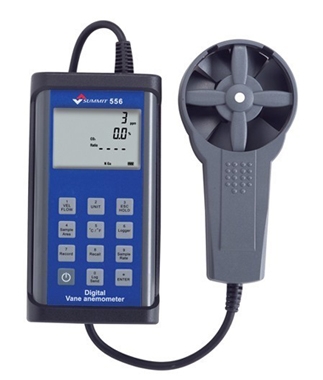

名称：转轮式记忆风速计SUMMIT-556
详细信息
一， 一般规格：
1) 显示：双数字LCD
2) 测量：
风速：m/s，Km/h，ft/min，Knots，mile/s 温度：℃，℉ 风量：CFM立方英尺每分钟，CMM立方米每分钟 3) 量程：
a.风速：0.4~30m/s （传感器：低阻力滚珠轴承风扇） b.温度：-20~80℃ （传感器：精密热敏电阻） c.风量：0~999900CMM及CFM 4) 数据保持
5) 内存调出（最大/最小/平均）
6) 记录及传送
7) RS-232电脑接口
8) 自动关机（约10分钟后）
9) 操作温度：0~50℃
10) 操作湿度：小于80%
11) 电源: 9V碱性电池)
12) 重量
13) 尺寸：主表：148×73×30mm
转轮探头：70mm风扇直径×145mm 14) 标准附件：
携带箱 用户手册 二，电器规格：
三，测量步骤：
风速测量
1. 按电源键开机
2. 按℃/℉键选择温度单位
3. 按UNIT选择所需单位，有5种单位可选
4. 将探头放到欲测量的位置
5. 在LCD上读取显示
6. 需过几分钟待读数稳定
7. 按HOLD键可锁定屏幕读数
8. 屏幕显示“DH”
9. 再按HOLD键退出锁定模式
10. 按“REC”键可以记录变化的数据
11. 仪表将能记录最大、最小、平均读数
12. 如果按下“RCL”键，温度，风速将同时显示，最大、最小平均读数将会顺序显示
13. 按“REC”键退出记录模式
风量测量
1. 按电源键开机
2. 按℃/℉键选择在℃，℉间切换，按VEL/FLOW键显示“FLOW”
3. 按UNIT键选择显示单位—CFM或CMM
4. 输入采样面积，对应好面积单位。（如选CFM则将以英尺计算，选CMM将以米计算）
5. 按下sample area键，早先测量的面积将显示，LCD左边区域将闪烁。
6. 如计算面积是1.000，按数字键输入1.000，所有数字将闪烁，按Enter键结束数字输入，该键必须在所有4位数字都输入的情况下起作用
7. 输入完后仪表显示1.000
8. 将风轮放到待测位置
9. 在LCD上读取风速值
10. 需过几分钟待读数稳定
11. 按HOLD键可锁定屏幕读数
12. 屏幕显示“DH”
13. 10. 再按HOLD键退出锁定模式
14. 按“REC”键可以记录变化的数据，仪表将能记录最大、最小、平均读数、2/3V MAX
15. 2/3V MAX功能显示最大测量值的2/3
16. 按“RCL”可回调储存的数值
17. 最大、最小、平均读数、2/3V MAX将会顺序调出
18. 按“REC”键将回到正常模式
19. 正常模式下仪表有10分钟自动关机功能
20. 记录模式下自动关机禁用
21. 当出现“LBT”符号时应更换电池
22. 按住“RCL”键，将显示“MAX”、“MIN”、“AVG”、然后是“RS-232”
23. 此时仪表传输ASCII码的测量数据
记录功能
1. 该功能记录测量的风速及风量值
2. 通过电脑与仪表的RS-232连线，可以下载实时数据到电脑
3. 按LOG键上面显示“LOG”，下面显示“ON”，再按Enter键将开始记录
4. 此功能下将记录和传输实时数据
5. 仪表自动记录1000笔数据，当1000笔数据记满是将自动停止记录
6. 如果仪表关机，记录的数据将会丢失
7. 要禁用记录功能，再按一下Logger键，并再按Enter键直到“LOG”和“OFF”显示
要想将储存的数据下载到PC，请将仪表和电脑用RS-232电缆连接，在电脑中可以用windows自带的超级终端功能将数据下载下来 8. 按“LOGSEND”键将开始传送数据
9. 如果按了按键后又想取消，可以按“ESC”键取消操作。如果LOGGER键被按下，并且处在“OFF”状态时，按“ESC”键将会继续记录，而不用退出记录功能。
取样率设定
1. 该功能可设定取样时间
2. 时间设定值为1~999秒
3. 该功能适用于风速及风量
4. 按下Sample Rate键，仪表显示上一个设定值，第一个设定值将会闪烁
5. “rAtE”将会在LCD上显示
6. 按数字键输入想要的取样时间，按Enter键完成设定
什么是风量？
风量是管道风速乘以管道截面积 管道风量测量
CFM（ft3/min）=风速（ft/min）×面积 CMMM（m3/min）=风速（m/s）×面积×60s 在美国一般的通风面积是1.111 ft2 风速为10ft/min，面积为美国常规面积，则风量为 CFM=10ft/min×1.111 ft2 =11.11 ft3/min(CFM)] 又：风速10米/秒，面积10平方米
CMM=10m/s×10m2 ×60s=6000 m3/min(CMM)
长方形面积=长×宽
园面积=半径×半径×3.1315
