产品信息

示波笔

名称：SP系列示波笔-SP20、SP40

详细信息

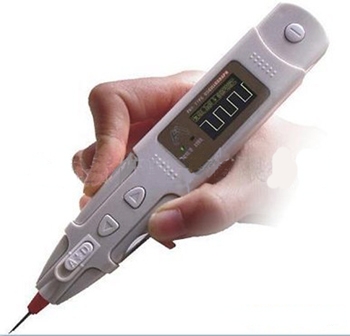

SP系列示波笔-SP20、SP40

示波笔，顾名思义就是象笔一样的示波器，它是为满足广大用户出差随身携带、户外检测的使用需求，而专门设计的体积小巧，超低功耗的具有电池供电的微型示波器，产品带宽涵盖2M、5M具有50MSa/s的实时采样率可满足不同用户的使用需求。特别适合于随身携带、户外测试、汽车维修等供电不方便场合的应用，方便您想测就测。

自动测量功能、使你可以一键测量、并显示频率、最大最小值、峰峰值、平均值等参数；单次触发功能更可以存储32K的波形数据。

SP系列示波笔特点概述：

随身携带、想测就测

自动测量

体积超小、方便携带

锂电池供电、随时随地使用

SP系列示波笔参数
型号	SP20	SP40
模拟带宽	2MHz	5MHz
水平系统
实时采样率	20MHzSa/s	50MHzSa/s
存储深度	32K
时基范围	(0.25us~10s)/div	(0.1us~10s)/div
垂直系统
垂直灵敏度	100mV—100V（按1、2、5变化）[0.1V -0.2V -0.5V -1V -2V -5V -10V -20V -50V -100V]
垂直分辩率	8bits（256级）
垂直精度	2%
触发方式	上升沿、下降沿
测量功能
自动测量	无	频率值、最大值、最小值、平均值、峰峰值
游标测量	无	可调节游标测量任意点电压值
输入规格
耦合方式	AC、DC、GND	AC、DC、GND/Ref
输入阻抗	1MΩ∥30pF
输入电压	最大500V-Vpp
显示系统
显示类型	1.1英寸OLED显示屏
分辩率	128*64
虚拟双通道	有
电源接口
充电器	USB充电，输出DC 5V、500mA，输入AC 140V~250V
可充电锂电池	3.7V 430mAH
功耗	≤1W
机械规格
尺寸	长：（180mm）宽：（22）高：（30mm）
重量	70g（不含电池）

示波笔，SP20，SP40
