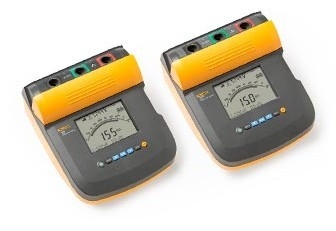

名称：Fluke 1555/1550C 绝缘电阻测试仪
详细信息
Fluke 1555/1550C 绝缘电阻测试仪
功能与优点：
测试电压高达 10 kV，适合所有应用
CAT III 1000 V, CAT IV 600 V 安全等级
电压击穿检测功能可提醒用户存在电压，并给出最高 600 V（交流或直流）的电压读数，提高了用户安全性
在 250 - 1000 V 范围内，可以 50 V 步长选择测试电压；高于 1000 V 时，可以 100 V 步长选择测试电压
可在多达 99 个存储位置存储测量值，每个位置可分配一个唯一的用户定义标签，以便调用
电池寿命长，两次充电之间可进行 750 次以上测试
自动计算介质吸收比 (DAR) 和极化指数 (PI)，无需其他设置
保护系统可消除高阻测量时表面泄漏电流的影响
大号数字式/模拟式 LCD 显示屏，便于查看
具有用于击穿测试的斜坡功能
可测量高达 2TΩ 的电阻
定时测试时，可进行最长 99 分钟的定时器设置
电气技术参数
所规定的测试仪准确度是校准之后一年之内在 0 °C 至 35 °C 工作温度下的准确度。工作温度超出此范围时（-20 °C 至 0 °C 以及 35 °C 至 50 °C），需将准确度数值增加 ± 0.25 % / °C，但在 20 % 误差范围时，需增加 ± 1 % /°C。
绝缘电阻测量 |
|
测试电压（直流） |
量程（直流） |
准确度（± 读数） |
|
250 V |
< 200 kΩ
200 kΩ 至 5 GΩ
5 GΩ 至 50 GΩ
> 50 GΩ |
未规定
5 %
20 %
未规定 |
|
500 V |
200 kΩ
200 kΩ 至 10 GΩ
10 GΩ 至 100 GΩ
> 100 GΩ |
未规定
5 %
20 %
未规定 |
|
1000 V |
< 200 kΩ
200 kΩ 至 20 GΩ
20 GΩ 至 200 GΩ
> 200 GΩ |
未规定
5 %
20 %
未规定 |
|
2500 V |
< 200 kΩ
200 kΩ 至 50 GΩ
50 GΩ 至 500 GΩ
> 500 GΩ |
未规定
5 %
20 %
未规定 |
|
5000 V |
< 200 kΩ
200 kΩ 至 100 GΩ
100 GΩ 至 1 TΩ
> 1 TΩ |
未规定
5 %
20 %
未规定 |
|
10000 V
（仅限 1555） |
< 200 kΩ
200 kΩ 至 200 GΩ
10 GΩ 至 2 TΩ
> 2 TΩ |
未规定
5 %
20 %
未规定 |
|
条形图范围 |
0 至 1 TΩ |
|
绝缘测试电压准确度 |
-0 %, +10 %，在 1 mA 负载电流下 |
|
感应交流电流抑制 |
2 mA 最大值 |
|
容性负载充电速率 |
5s/μF |
|
容性负载放电速率 |
1.5s/μF |
|
Leakage current measurement |
范围：1 nA 至 2 mA |
准确度：± (5 % + 2 nA) |
|
电容测量 |
范围：0.01 uF 至 15.00 μF |
准确度：± (15 % 读数 + 0.03 μF) |
|
定时器 |
范围：0 - 99 分钟 |
分辨率准确度：
设置：1 分钟
提示：1 s |
|
带电电路警告 |
警告范围：
30 V 至 660 V ac/dc,
50/60 Hz |
电压准确度：
± (15 % + 2 V) |
一般技术参数 |
|
显示屏 |
75 mm x 105 mm |
|
电源 |
12 V 铅酸可充电电池，Yuasa NP2.8-12 |
|
充电器输入 (AC) |
充电器输入 (AC) 85 V 至 250 V ac 50/60 HZ 20 VA |
|
本 Class II（双重绝缘）仪器提供了一条 Class 1（接地）电源线。保护接地端子（接地销）不在内部进行连接。额外的销仅用于增加插头保持能力。 |
|
尺寸 |
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in) |
|
重量 |
3.6 kg (7.94 lb) |
|
工作温度 |
-20 ºC 至 50 ºC (-4 ºF 至 122 ºF) |
|
储存温度 |
-20 ºC 至 65 ºC (-4 ºF 至 149 ºF) |
|
湿度 |
31 ºC 以下为 80 %，线性下降到 50 ºC 时的 50 % |
|
海拔高度 |
2000 m |
|
外壳密封性 |
IP40 |
|
输入过载保护 |
1000 V ac |
|
电磁兼容性 |
EN 61326 |
|
安全性 |
CAT III 1000 V, CAT IV 600 V |
|
污染等级 |
2 |
绝缘电阻测试仪，1555/1550C
|
