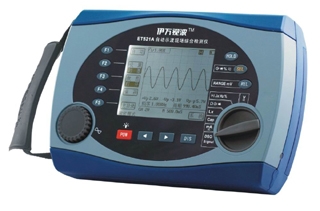

ET521A自动示波综合检测仪主要特点:
• 25M数字存储示波表（DSO）与6000码自动量程的视波万用表（DMM）、10Hz~156kHz函数信号发生器（DDS） 、60MHz频率/占空比测量、156kHz自动量程电感/66000μF超级电容/60MΩ电阻测量 （LCR）、遥控器/晶振检测综合测试仪
• 首创中文帮助窗口，直观提示操作步骤、按键功能及测量状态
• 采用面板校准技术，内存所有校正数据，无需任何电位器调整，测量更准确
• 交流电压带宽达20kHz并一键转换视波功能，最高电压2000V量程
• 电压测量的峰值检测（P-D）和峰值保持（P-H），同窗显示最大值、最小值、当前值
• DSO实现一键式（AUTO）自动测量、自动显示测量波形和自动零点校正
• 数字读出Vp-p, +Vp，-Vp，Hz，T ，DV，Dt 及测量参数
• 存储/读出多达40个DSO波形和200组DMM数值；自动记录200组数据，方便IC在线检测
• 产生正弦波、三角波、锯齿波、方波信号，与示波功能同时使用，组成测试系统
• 利用机内200μS/400μS测试方波，方便行输出变压器匝间短路故障振铃信号检测
• 320X240可调对比度带LED背光的3.8吋工业级液晶显示器
• 内置1600mAh 镍氢可充电池组，外配AC供电适配器
• 配带USB PC通信接口及上位机软件。
• 功能扩展，附件可以三极管放大倍数/晶振测量（10MHz）；选件包括手机维修专用（2.4G频率计、手机信号场强检测、直流电源及上电曲线记录）；家电维修专用（彩色电视信号、彩显信号发生器）；高压/大电流测量（高压探棒，外接钳头）
仪表的成套
ET521A主机一台、双注塑表笔一付、521示波探头一根、信号输出线一根、LC专用测试线一付、电流分流器一个、电源适配器一个、测试附件一个（三极管hFE /晶振）、牛津包一个、USB接口连接线一根、上位机软件光盘一张（内含安装说明）、产品手册一本、产品保修卡一张、用户回执一份；
仪表特性与技术参数
|
显示 |
320 ´ 240点阵式图形FSTN LCD |
观察区域 |
78 mm x 58mm |
|
背光 |
白色， |
输入电阻 |
DMM 10MΩ， |
|
电池 |
内置1600mAh镍氢电池， |
自动关机 |
开启或关闭 |
|
电力不足提示 |
|
充电时间 |
大约8小时 |
|
使用时间 |
约6~8小时 |
存储能力 |
DMM 400组数据与DSO波形40个记录 |
|
使用环境 |
0°C~+40°C <75%RH |
存放条件 |
-10°C~+60°C<90%RH |
|
外形尺寸 |
200mm ´ 140 mm ´55mm |
重量 |
850g (不含其它附件) |
|
操作高度 |
0~2000m |
电源适配器 |
110V~250V；12V/1A, 保护型开关电源 |
|
模拟带宽 |
DC ~ 25MHz （3db带宽）探头X10 |
最大实时采样率 |
100Msps |
|
垂直分辨率 |
8 bits |
非线性度 |
±1 bit |
|
通道数 |
1 |
耦合方式 |
DC/AC |
|
输入阻抗 |
1MΩ//20pF |
分度 |
垂直 ±4 div 水平10 div |
|
垂直灵敏度范围 |
20mV/div ~ 50V/div 1-2-5切换 |
时基范围 |
10ns/div ~ 1s/div 1-2.5-5切换 |
|
垂直波幅准确度 |
±(5%+ 0.1div) |
时基准确度 |
±(0.01% + 0.1div) |
|
自动零点校正 |
有 |
测量模式 |
常规、视频、单次 |
|
触发电平 |
± 4 div (每步0.04div) |
触发斜率选择 |
上升沿/下降沿 |
|
触发位置调节 |
± 4 div (每步0.04div) |
自动设置 |
自动设置时基和垂直幅度 |
|
游标测量功能 |
ΔV, Δt, |
自动测量功能 |
Vp-p, +Vp,-Vp,Hz,,T |
|
自动测量精度 |
±(5%+ 0.1div) |
波形内插 |
(sinx)/x |
示波表探头特性
|
位置X1 |
输入电阻 1MΩ ； 输入电容 85pF~115pF 带宽 DC~6MHz 衰减比率 1：1 输入电压 150VDC |
|
位置X10 |
输入电阻 10MΩ ；输入电容 14.5pF~17.5pF 带宽 DC~25MHz 衰减比率 10：1 输入电压 300VDC |
数字万用表特性
所有量程不确定度表示为：±(a% 读数+ 字数)。校正期一年，到期需要调整，参见售后服务条款。保证不确定度环境条件为：23°C±5°C、<75%RH。
|
功能 |
量程 |
分辨度 |
精度 |
|
直流电压 |
600.0mV |
0.1mV |
±(0.8%rdg + 10dgt) |
|
6.000V |
1mV |
|
60.00V |
10mV |
|
600.0V |
100mV |
|
2000V |
1V |
± (2.5%rdg + 10dgt) |
|
交流电压 |
600.0mV |
0.1mV |
50Hz~400Hz
±(1.0%rdg + 10dgt)
400Hz~20kHz±(2.0%rdg + 10dgt)
(20kHz以上不考核) |
|
6.000V |
1mV |
|
60.00V |
10mV |
|
600.0V |
100mV |
|
1000V |
1V |
± (2.5%rdg + 10dgt) （50Hz~400Hz） |
|
直流电流 |
60.00/600.0mA |
10/100µA |
±(1.2%rdg + 10dgt) |
|
10.00A |
10mA |
|
交流电流 |
60.00/600.0mA |
10/100µA |
±(1.5%rdg + 10dgt)
50Hz~5kHz (5kHz以上不考核) |
|
10.00A |
10mA |
|
电阻 |
600.0W |
0.1 Ω |
±(1.0%rdg + 5dgt) |
|
6.000kW |
1 Ω |
|
60.00kW |
10 Ω |
|
600.0kW |
100 Ω |
|
6.000MW |
1kW |
|
60.00MW |
10kW |
± (3.0%rdg + 5dgt) |
|
电容 |
6．600nF |
1pF |
± (2%rdg + 10dgt) |
|
66.00 nF |
10pF |
|
660.0nF |
100pF |
|
6.600μF |
1nF |
|
66.00μF |
10nF |
|
660.0μF |
100nF |
± (5%rdg + 3dgt) |
|
6.600MF |
1μF |
± (5%rdg + 3dgt) |
|
66.00MF |
10μF |
|
电感
|
10.00μH
100.0μH
1mH
10mH
100mH
1H
2H |
0.01μH
0.1μH
1μH
10μH
100μH
1mH
10mH |
± (5%rdg + 3dgt) |
|
频率 |
10.0Hz ~ 60.00MHz |
0.1Hz ~ 10kHz |
± (1.0%rdg + 5dgt)，(信号幅度不小于500mV AC V) |
|
占空比 |
10~94.9% (AC1Vp-p) |
|
二极管测试 |
开路电压约1.5 V，最大测试电流约1.5mA |
|
通断测试 |
判断电阻：约30Ω |
|
自动量程切换 |
可以应用于各测量功能 |
|
量程溢出提示 |
“O. L” (Over load) |
|
万用表测量速率 |
DMM A/D 2.5 次/秒 视波A/D 440kS/s |
|
保险管规格 |
Φ5×20，0.5A/250V 分流器 Φ5×20，10A/250V |
